用于激光焊接的集成系統
瑞士海目星公司的 Inline Welder 是一種用于集成到工業生產線上的激光焊接系統。在激光安全加工單元中，可在最大 250×250 mm 的工作面上使用瑞士海目星公司的掃描光學器件進行二維輪廓焊接。集成的夾緊技術確保了待焊部件的正確接觸。控制柜分為兩部分，最大限度地減少了工作區所需的空間。模塊化、可互換的激光單元和掃描單元可分散安裝在 19 英寸機架上。
在線焊機可安裝在旋轉分度臺上，也可安裝在帶傳送帶的生產線上。各個組件的控制和氣動夾緊裝置的壓縮空氣供應均位于法蘭安裝的控制柜中。夾緊裝置和光學系統中的傳感器可在焊接過程中監測和分析各種工藝參數。同時在加工單元中的工件可分別進行分析。22 英寸觸摸屏與 ML-HMI（模塊化瑞士海目星公司人機界面）相結合，簡化了激光焊接系統的操作。各種接口使在線焊機能夠與上層系統進行通信。瑞士海目星公司的通訊標準可以定制。
技術參數
|
波長 |
975 - 1070 nm |
|
激光類型 |
二極管激光器；光纖激光器 |
|
激光功率 |
0 - 300 W |
|
激光冷卻劑 |
空氣；空氣（萊斯特） |
|
多激光器 |
無 |
|
控制接口 |
數字/模擬輸入/輸出 |
|
所需氣壓 |
8 bar |
|
相位 |
1x |
|
電壓 |
200 - 240 V |
|
頻率 |
50/60 Hz |
|
環境溫度 |
10 - 35 °C |
|
濕度 |
35°C/95°F 時為 69 %，32°C/89.6°F 時為 80 %，無冷凝 |
|
長度 |
720 mm |
|
寬度 |
805 mm |
|
高度 |
1415 mm |
|
重量 |
290 kg |
|
認證 |
CE |
|
噪音水平 |
< 70 dB(A) |
綜合激光焊接工藝
-
可評估各種質量參數
-
各種通信接口
-
用于過程監控的各種傳感器
應用廣泛
-

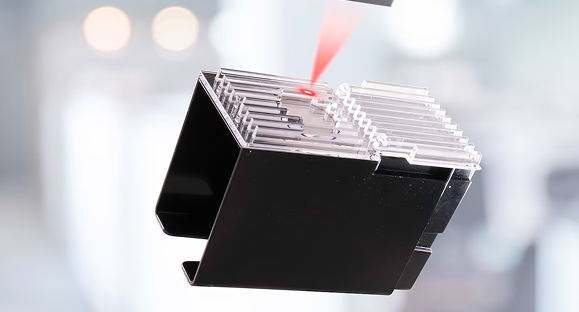

外殼焊接 -
流體部件的焊接 -
用塑料連接金屬
